全塑防爆操作柱適用范圍：用于1區和2區爆炸性環境和用于21區和22區可燃性粉塵危險環境。

額定電壓：高達380V

全塑防爆操作柱額定電流：高達16A

全塑防爆操作柱使用環境溫度：-40℃≤ Ta≤ 55℃（40℃)

防爆標志：Ex ed ⅡCT6/T5  DIP A21 TA，T6/T5

元件端子：2 x 2.5m㎡

PE端子:4m㎡

全塑防爆操作柱外殼材料：抗靜電玻璃纖維強化聚脂(SMC)

電纜入口：壁式：1 x M25，電纜外徑 Φ8-17mm 1 x M32，電纜外徑 Φ12-21mm，立式：L連接頭，電纜外徑G1“  Φ6-19mm

1.多種安裝選擇

2.配置極其靈活

3.IP65防護等級

4.專用立柱腳盤

5.不銹鋼防護罩

1、產品特點

1.玻璃纖維增強不飽和聚酯樹脂模壓外殼，具有抗靜電、耐腐蝕、抗沖擊、熱穩定性好等性能，外形美觀，

2.增安型外殼，內裝防爆防元件（控制按鈕、轉換開關、信號燈、電位器、電流表等）和接線端子，元件安裝簡便，導軌式結構，能快速安裝在帶定位的導軌上（保證元件在確定位置上），方便安裝和檢修。

3.殼體、殼蓋接合處采用耐高溫、抗老化的硅橡膠密封條，具有良好的防水、防塵性能

4.緊急停止根據要求可配防誤操作機構和加裝掛鎖（需要時）。

6.不銹鋼外露緊固件，防掉式結構，防爆安裝和檢修，可根據要求配金屬手柄（用于低溫環境）和加裝掛鎖。

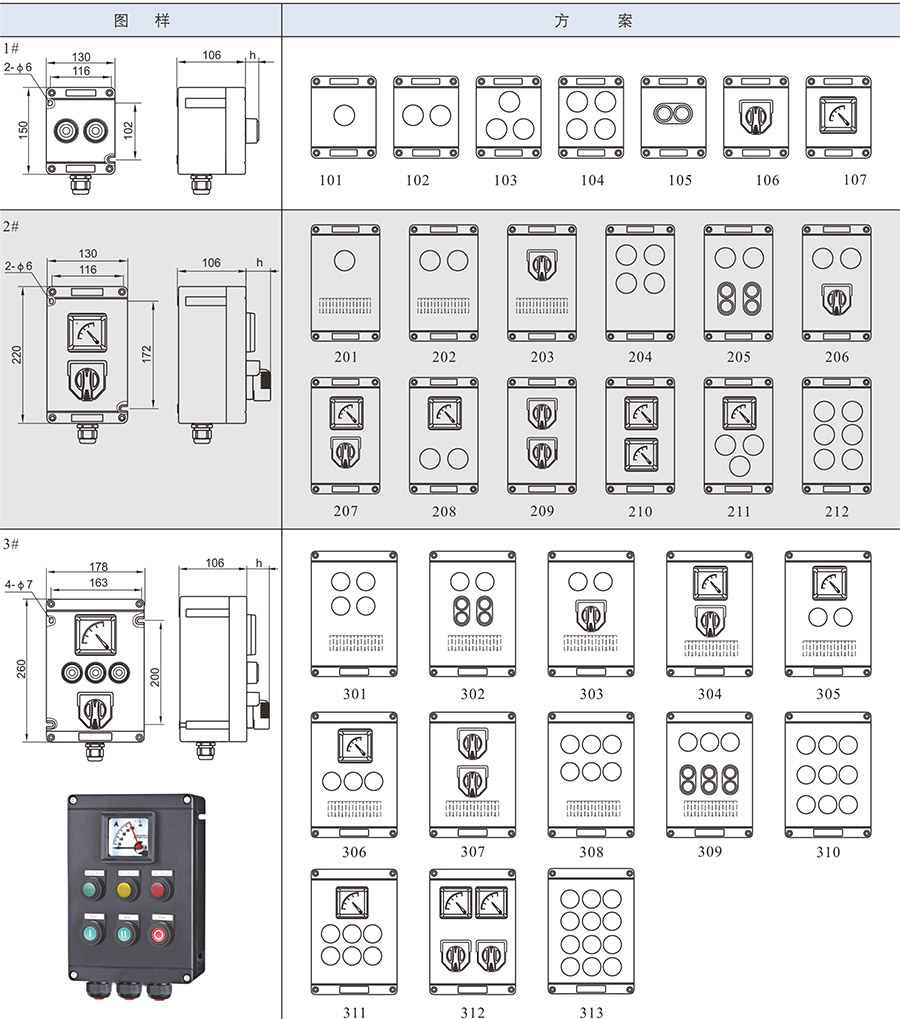

2、產品規格尺寸說明

全塑防爆操作柱有三種外殼尺寸供選擇，內置1-9個板前導軌型防暴元件，全塑防爆操作柱外殼采用耐沖擊的抗靜電玻璃纖維強化聚酯材料制成，能承受最極端的工業運行條件。蓋和基座的結合面設計成凹凸型，設有發泡硅橡膠密封結構，確保了IP65防護等級。全塑防爆操作柱有壁式和立式二種安裝形式，配有專用的立柱腳盤和不銹鋼防護罩。內裝防爆元件模塊安裝在外殼內的標準35mm導軌上。按用戶要求電纜入口可設在頂部和底部，可配有塑制電纜密封套或金屬電纜密封套。

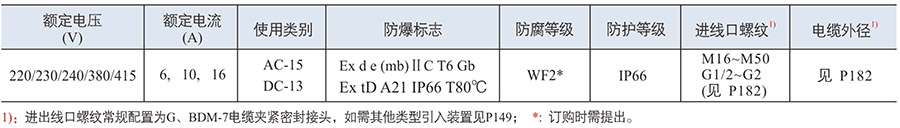

3、技術參數

4、方案例舉
